焊接絕熱氣瓶檢漏原因

發布日期：2017-08-17 作者：http://darkbluev.com 點擊：

杜瓦瓶檢漏

焊接絕熱氣瓶 (Welded Insulated Cylinder) 俗稱杜瓦瓶，是液化天然氣、液態氧氣、車載天然氣、低溫液體的主要存儲裝置，廣泛應用于液化氣體生產、存儲、運輸、使用等領域，對于氣瓶的密封性尤為重要，任何的泄露都可能導致氣體的損失，如果承載的是天然氣或者可燃性氣體，很有可能產生爆炸的危險，所以對于杜瓦瓶(焊接絕熱氣瓶)的檢漏非常必要。

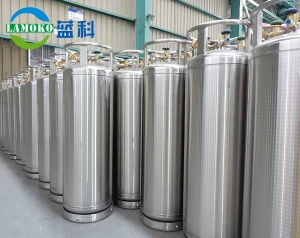

焊接絕熱氣瓶

杜瓦瓶(焊接絕熱氣瓶)檢漏原因

焊接絕熱氣瓶 (Welded Insulated Cylinder) 俗稱杜瓦瓶，是液化天然氣、液態氧氣、車載天然氣、低溫液體的主要存儲裝置，廣泛應用于液化氣體生產、存儲、運輸、使用等領域，對于氣瓶的密封性尤為重要，任何的泄露都可能導致氣體的損失，如果承載的是天然氣或者可燃性氣體，很有可能產生爆炸的危險，所以對于杜瓦瓶(焊接絕熱氣瓶)的檢漏非常必要。

杜瓦瓶(焊接絕熱氣瓶)檢漏方法

Pfeiffer HLT550 氦質譜檢漏儀提供兩種檢漏模式, 真空模式(vacuum mode) 及正壓模式 (sniffer mode), 杜瓦瓶(焊接絕熱氣瓶)多采用氦質譜檢漏儀的負壓模式既真空模式檢漏，將氦質譜檢漏儀與真空系統連接，由于HLT550不帶有前級泵，所以可以使用現場使用的抽真空系統作為氦質譜檢漏儀的前級泵，最好連接在進氣口附近（也就是真空泵組的進氣口處），真空系統都會有泵組在抽真空，所以在泵的進氣口處連接檢漏儀是在氣流的運動方向上，很容易有一部分分壓分給檢漏儀,從而達到檢漏的效果。

焊接絕熱氣瓶檢漏形式說明

使用氦質譜檢漏儀真空模式檢測真空焊接爐是業界所采用的最廣泛的檢測方法，杜瓦瓶(焊接絕熱氣瓶) (Welded Insulated Cylinder) 使用真空系統抽真空，檢漏儀連接在真空泵組進氣氣端，由于氣流都會走向真空系統，如果噴氦氣有漏點的話，都會經過檢漏儀抽氣口，氦質譜檢漏儀檢測到氦氣后就可以在漏率上有一個變化，從而達到測量效果。
